中堀圧入工法

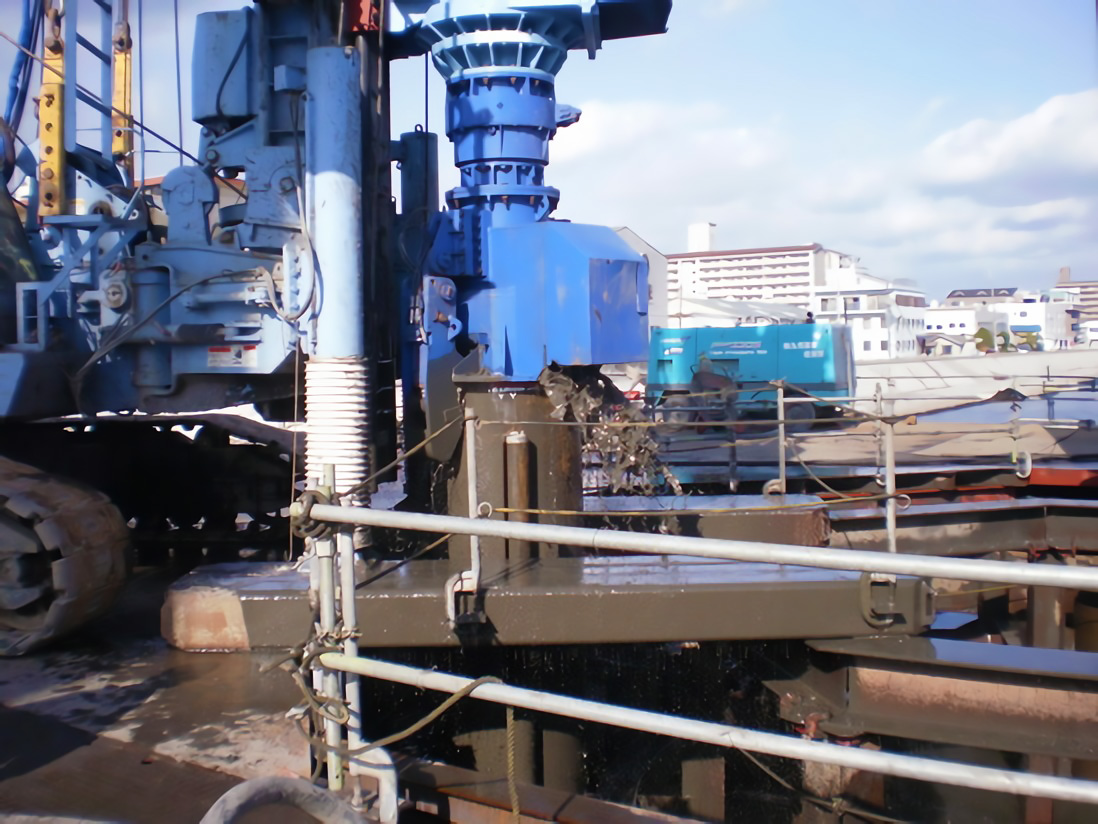

鋼管杭の中空部にスパイラルオーガを挿入し、これをオーガ駆動装置により回転させ、スパイラルオーガの先端に装着したオーガヘッドにより杭先端地盤を掘削し、その掘削土を杭の中空部を通して杭頭部から排土しながら、杭を自重及び圧入装置により所定深度まで沈設する。杭が所定の深度に達した後、油圧ハンマで杭頭部を打撃し、杭先端部を支持層へ根入して支持力を発現させる工法です。

鋼管杭中堀圧入

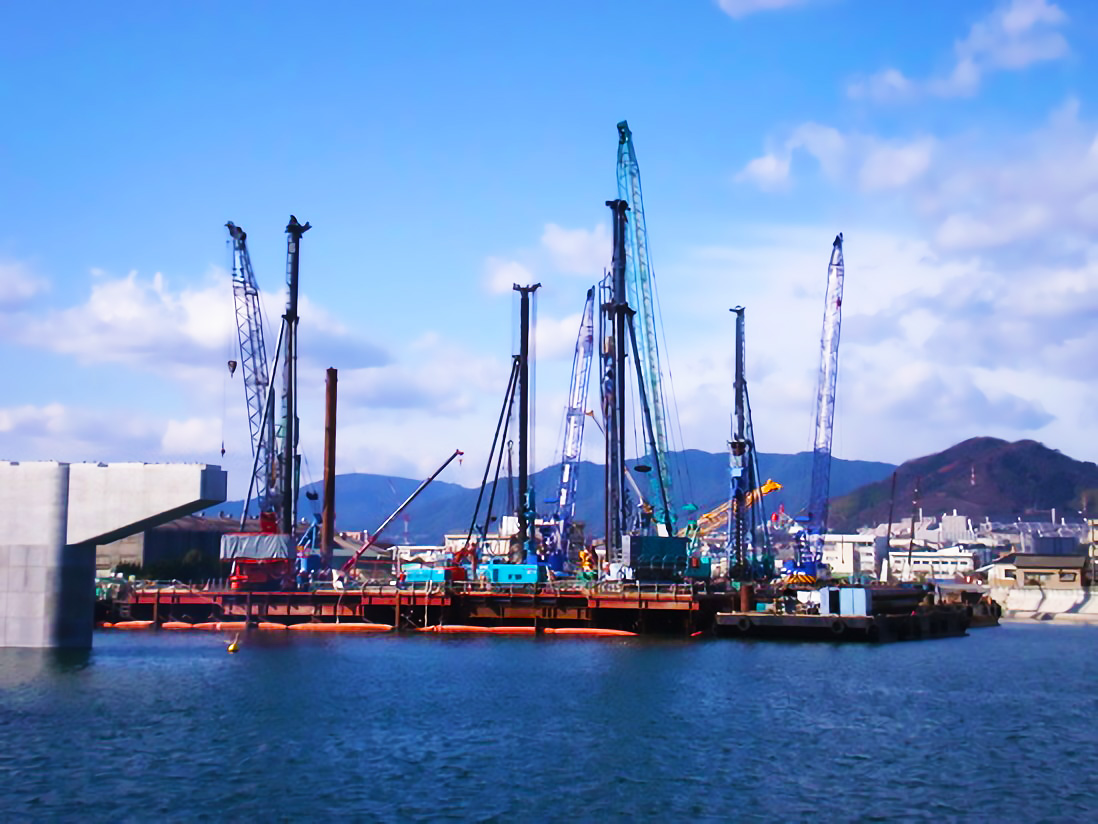

鋼管杭の管内にオーガスクリューを挿入して回転させ、杭先端部土砂を連続的に掘削排土しながら杭打ち機の自重を反力とした門型油圧押し込み装置により杭を所定の位置に圧入し、その後、杭先端部の処理を行い、支持力を発現させる工法です。

鋼管杭中堀圧入工

鋼管杭中堀圧入

鋼管矢板の管内にオーガスクリューを挿入して回転させ、杭先端部土砂を連続的に掘削排土しながら杭打ち機の自重を反力とした門型油圧押し込み装置により杭を所定の位置に圧入し、その後、杭先端部の処理を行い、支持力を発現させる工法です。
